國網天津電科院：開展10千伏計量互感器現場檢驗工作
3月20日，國網天津電科院員工在寧河區城區110千伏輸變電工程現場檢驗10千伏計量互感器，確保關口電能計量準確可靠。 ????
1⃣️互感器是用來檢測防止這條線上有漏電時造成回路電流不平衡的功能。
2⃣️凡是輸入負載的線一定要經互感器的線圈后再輸出、
3⃣️電路正常工作時，負載的回路線必須還要回到互感器后完成循環，這個循環的電流應是等量的、只是一去一回入出的方向不同。這種電流經互感器一次側時，不可能再有感生電流，（它利用了電磁感應原理，使電流相等，而方向不同時便會相互抵消，）所以在零序互感器上就沒有電流。
4⃣️還是漏保器的原理。假如這零序互感器上有一根回路線不再通過互感器回到原路電源端，而是經過其它通路（繞開了互感器），這時互感器上的二次側線圈便感應到信號，就還是漏保器的功能，將信號放大跳閘保護用電器或保護人身觸電！
一、電壓互感器

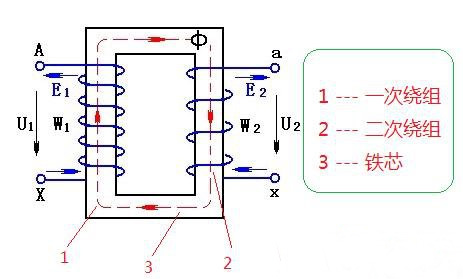

電壓互感器由一次繞組、二次繞組和鐵芯組成，如下圖：
根據電磁感應定律：
一次繞組的感應電動勢E1=(2πfN1/√2)Φm；
二次繞組的感應電動勢E2=(2πfN2/√2)Φm；
所以E1/E2=N1/N2，然而U1≈E1，U2≈E2，故U1/U2=N1/N2=k（電壓比）。
這就是變壓器的原理，電壓（U1、U2）與繞組的匝數（N1，N2）成正比。

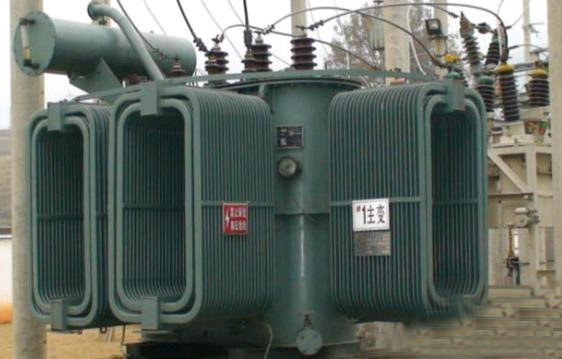

其用途可以測量電壓，也可以做變壓器，比如220V變36V的單向變壓器，也可以做高壓變壓器，基本原理都是相通的，應用也十分廣泛！
二、電流互感器
電流互感器主要用于測量和繼電保護，因為電壓比較高，尤其是輸變電的應用場合，電流無法直接測量，這時就需要電流互感器做間接測量。

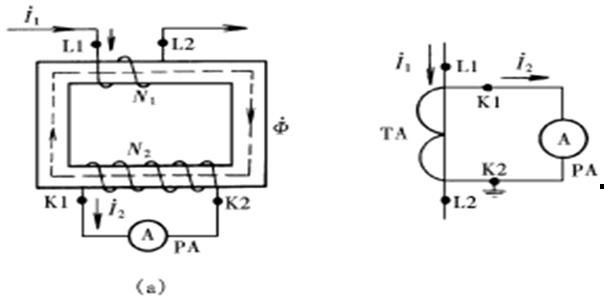

從電壓互感器我們得知電壓與繞組成比例，同理電流也是成比例的，I1/I2=Ki（Ki稱為變流比）,所以我們只要測量出二次側電流I2，就可以根據比例式計算出被測量的一次側電流I1，I1=Ki*I2。
我們常見的電流互感器的變流比有10/5、20/5、30/5、50/5、75/5、100/5。因為我們規定5A是標準值，所以二次側電流均變到5A。 ]]>
