RGP160環網柜用的微機保護裝置是以電流保護為基本配置的數字式保護單元！
適用用于我國10KV及以下電壓等級的工礦企業，民用建筑配電的小電流接地系統，作為各類電氣設備和線路的主保護或后備保護。
環網柜用的微機保護裝置主要是針對環網柜系統應用而開發，它具有相間電流速斷、過流、三種動作特性曲線的反時限過流保護、零序過流保護及非電量保護跳閘功能，還具有多電量測量、遙控、遙信等監控功能。
環網柜用的微機保護裝置產品特點
●采用高集成度、總線不出芯片的微處理器處理來自電流互感器的信號，通過數字邏輯運算控制裝置的輸出；
●具備完善的動靜態自檢功能；
●裝置結構緊湊精致；
●采用特殊加工工藝，極大地提高了抗氧化性及耐磨損性；
●密封機箱，免維護設計，抗干擾性能強；
●全中文液晶顯示界面，多層菜單顯示，人機界面極為友好；
●安裝靈活方便，特別適合環網柜的緊湊安裝條件。
環網柜用的微機保護裝置功能配置
●兩段定時限保護包括定時限速斷和定時限過流，兩段保護可以分別選擇投入/退出，電流、時間定值也可以分別整定;
●相電流反時限保護（一般反時限、非常反時限、極端反時限）;
●一段零序定時限過流保護，可以選擇退出/告警/跳閘;
●零序反時限過流保護（一般反時限、非常反時限、極端反時限），可以選擇退出/告警/跳閘;
●過負荷保護，當發現電流大于定值時，延時發出告警信號;
●4路非電量保護（輕瓦斯告警、重瓦斯跳閘、高溫告警和超溫跳閘）;
●8路開關量輸入（自產24V供電）;
●100條事件記錄，包含了事件發生的時標（精確到毫秒）、事件發生時的各種交流輸入量值、各路開關量輸入狀態等信息。
RGP110，專用用于10KV及以下電壓等級的無輔助工作電源場合。
RGP110自供電微機保護裝置是以電流保護為基本配置的數字式保護單元！
適用用于無輔助工作電源的10KV及以下電壓等級的小電流接地系統，作為各類電氣設備和線路的主保護或后備保護。
]]>

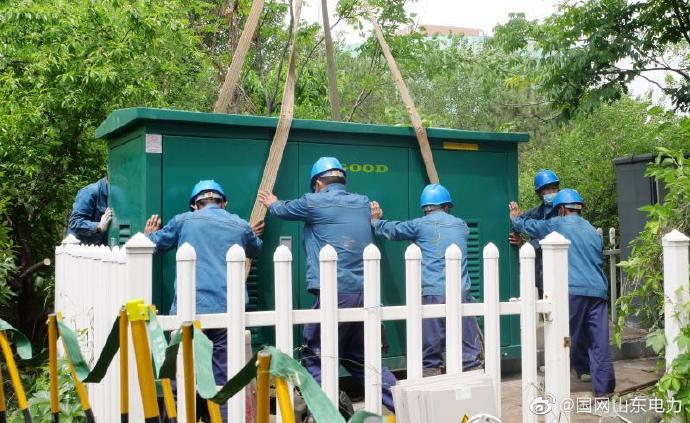

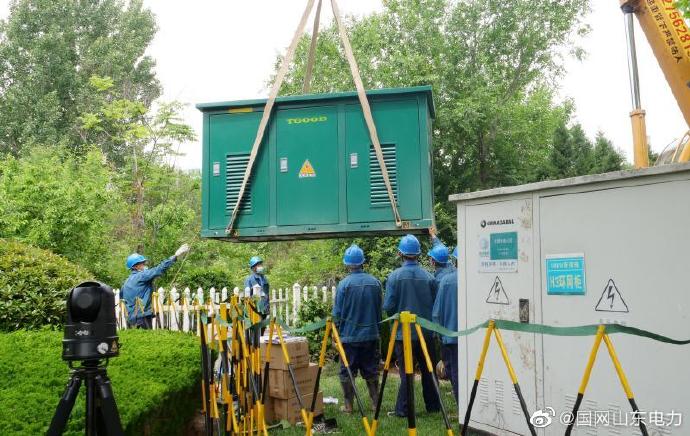

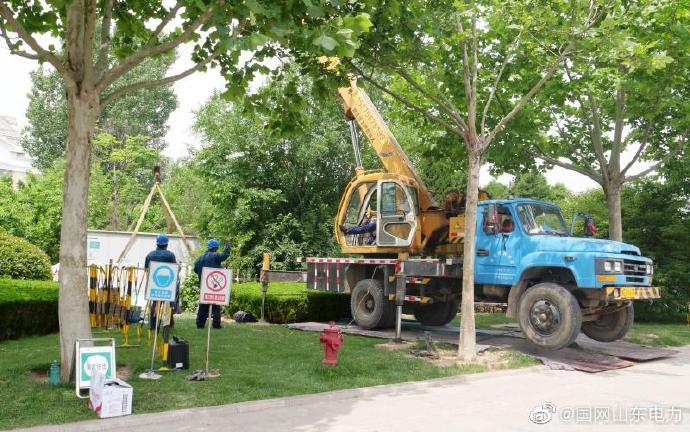

【推進城網建設 保障居民用電】4月19日，國網利津縣供電公司組織工作人員對10千伏津三線進行線路改造，增設環網柜一臺，新增高壓電纜60米，此線路改造后將與園區甲線進行環網，形成兩條互聯互供的網架結構，大大提升了城區電網的供電可靠性和供電質量。 ????
]]>
中置柜是用于終端用戶使用的一類開關柜，功能全，體積大，而高壓環網柜是用于環網中，用于聯接二個電源或部分的一類開關柜，主要功能是起二段的分割，功能單一，體積小巧；由于用途不同，二者的結構和元件選用有很大的不同；中置柜種類比較多，可以分為進出線開關柜，計量柜，互感器柜、所用變柜等，中置柜內的開關可以設置自動保護裝置，在事故時，保護裝置發出信號，使開關動作跳閘，切斷電源，柜內選用的多是VS1型真空斷路器。
而環網柜主要是聯絡開關柜，環網柜內一般沒有保護裝置，在事故時，內部安裝的熔斷器過熱熔斷，切斷電路，開關多選用戶內交流高壓負荷開關—熔斷器組合電器，或六氟化硫負荷開關；環網柜的功能單一，就是用它來聯接不同的電源部分，一般不能用它來實現具體的用電設備的控制、保護和計量工作的；如果真的需要這些功能，應該選用中置柜才行。
在供配電系統中，應該優先考慮高供高計，而不應該考慮低壓計量；高壓側實在沒有辦法安裝計量時，才能考慮低壓計量方式；這時低壓計量柜應該放在最“前”面，即低壓進線的前面，變壓器的后面，但是計量柜不能處在低壓進線柜的保護之下，因此一般情況下，其應該在變壓器的高壓開關的保護之下的，所以應選用中置柜。
]]>
