施工工藝

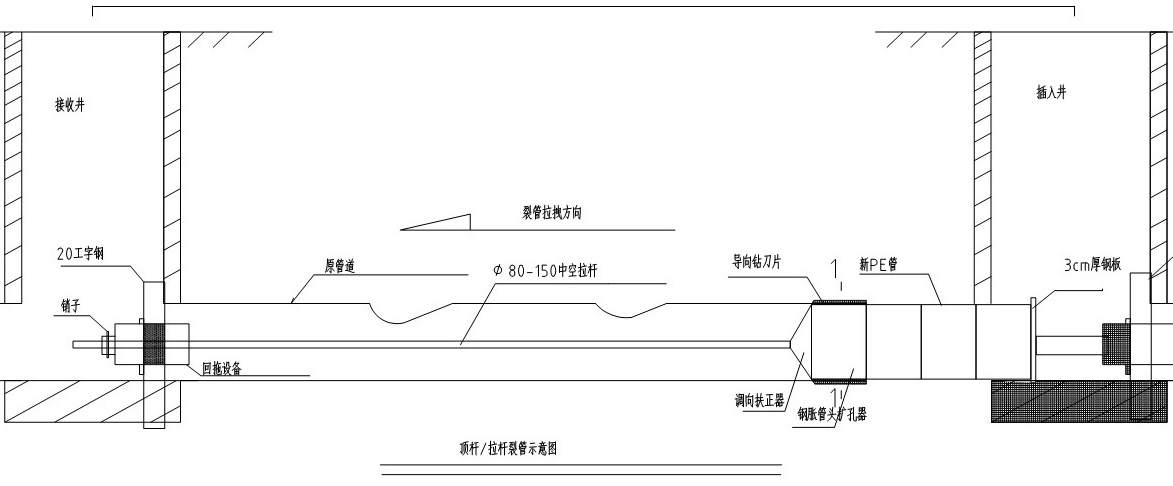

裂管法施工主要施工原理是在上游檢查井（接收并）內安裝液壓油頂，作為施工動力源，在下游檢查并（插入并）進行新管道節段拼裝回拖。為便于在檢查并里操作，新管道節段單節長度0.6m，有效長度0.48m，接頭長度0.1m，損耗長度0.02m，節段與節段之間采用子母扣承插的方式連接。

首先將導向拉桿利用液壓油頂沿舊管道鉆進至下游檢查并，導向拉桿頂進時桿頭加工成圓球加尖錐形，圓球直徑較頂桿直徑略大，便于定向以及刺穿前方阻礙頂桿前進的舊管道，導向拉桿到達下游檢查并過后將擴孔器、導向鉆刀片、調向扶正器新管道節段依次穿在導向拉桿尾端部分，回拖設備與管道整體由上游接收井內的油頂施加拉力向前回拖，使得新管道置換舊管道，舊管道主要起到兩個作用：1、在導向拉桿頂進以及回拖過程中起定向作用，保證導向拉桿能夠順利到達下游并位；2、包裹新管道，起管道”基礎”作用。

在導向拉桿回拖過程中，調向扶正器、導向鉆刀片、鋼脹管頭擴孔器處于管道前端，起到劃開舊管道，“開路”，的作用，在擴孔器的尾端連接戶PE管道，擴孔器的直徑要比舊管道的內徑略大一些，并且要比新管道的外徑要稍微大些，以便減少新管道進入的摩擦力，并且為頂進新管道留下一定的余地。同時，在擴孔器的尾端緊挨著新管道節段，新管道節段緊隨擠擴頭回拖。在導向拉桿的拖拉作用下擴孔器、新管道依次從插入并進入空腔并逐步向前推進，最終將整條管道更換。

我們的優勢

靜壓裂管法（非開挖）更換管道技術優勢在于：
1、噪音小，不擾民：不影響周?chē)h(huán)境或者影響較?。?br /> 2、施工場地小，能夠深入地下作業，適應性強；
3、可針對不同的地質情況、施工條件和設計要求，這是開挖埋管無法比擬的；
4、與以前的傳統工藝相比做出了重大的突破與改進，更具有先進性、可行性更能滿足現階段市政工程施工對現場安全文明施工的要求。
