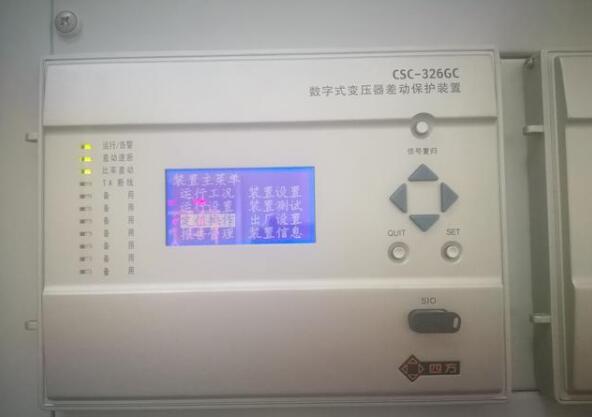

主變差動保護是我們平時調試頻率最高，難度最大，過程最復雜的一種保護類型，在調試過程中經常會遇到各種各樣的問題，這里詳細記錄一次某站35kV主變差動保護調試過程，以武漢豪邁電力繼保之星-1600為調試工具來做，北京四方SCS-326GC數字式變壓器差動保護裝置試驗，相信大家看了之后會覺得差動保護其實很簡單很明了，將那些繁雜的公式轉換都拋之腦后。

下面就來詳細的介紹一下實際的試驗過程

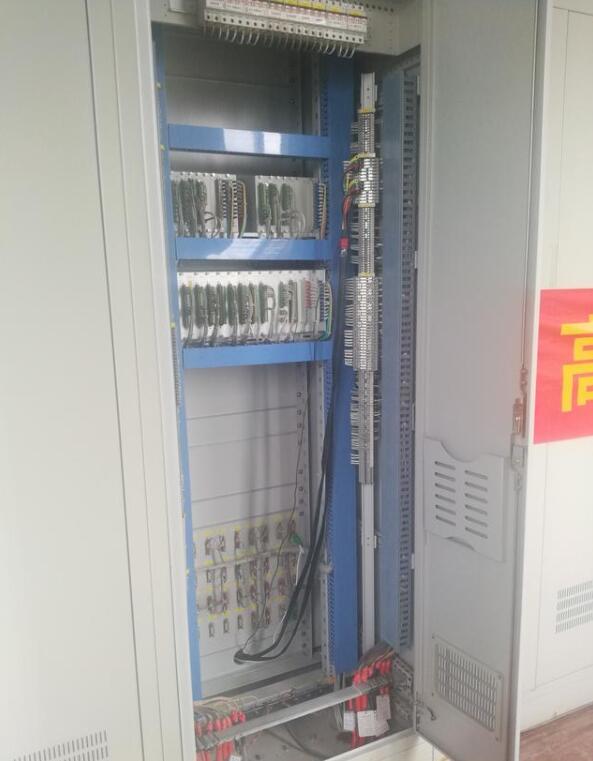

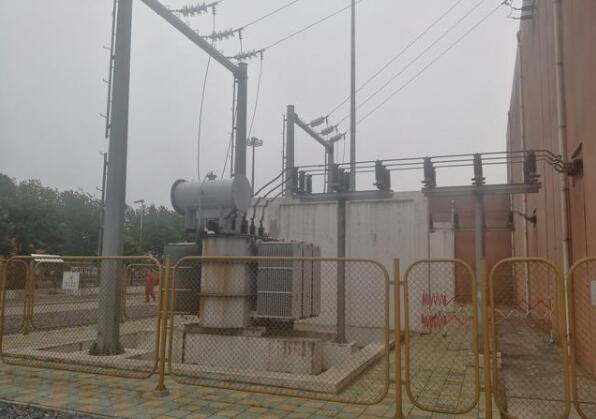

下圖為某站35kV主變和保護裝置以及試驗設備

1.接線

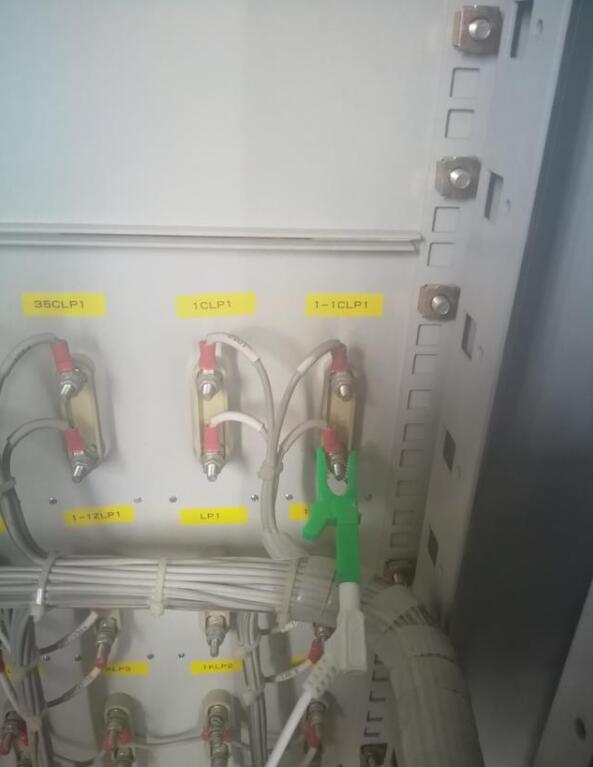

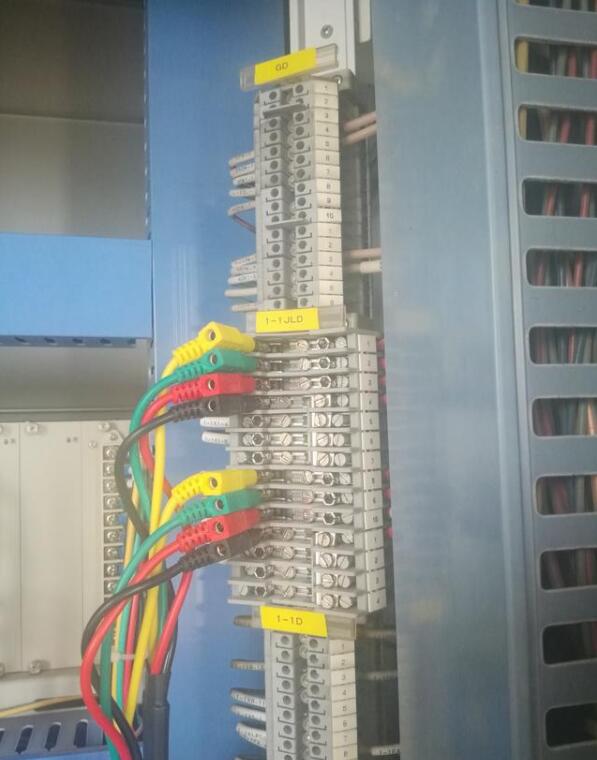

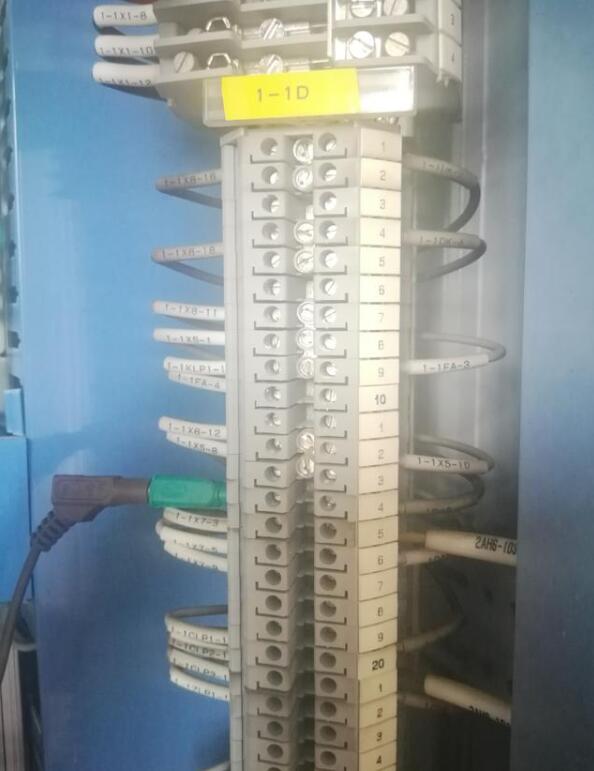

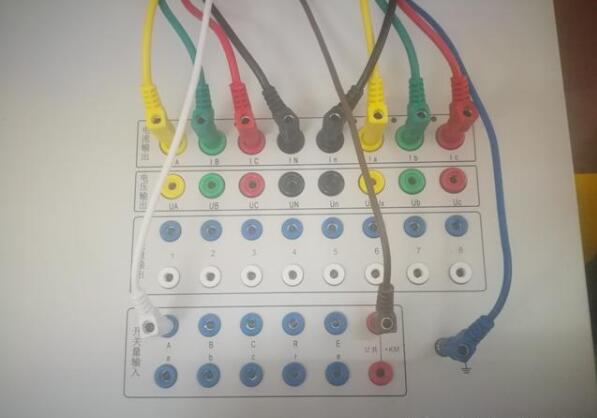

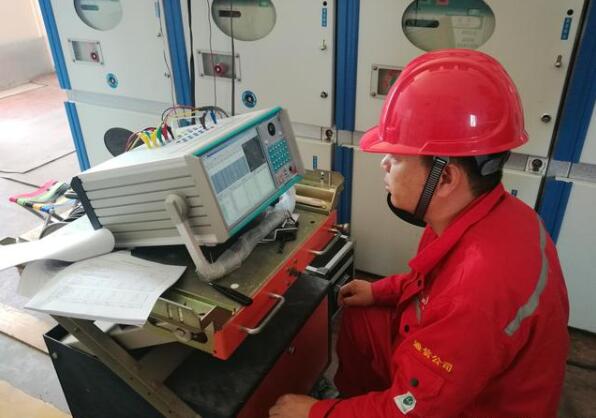

先進行試驗儀器的接線，變壓器差動保護主要用到6路電流和一路有源開入量。具體接線如下圖說示：

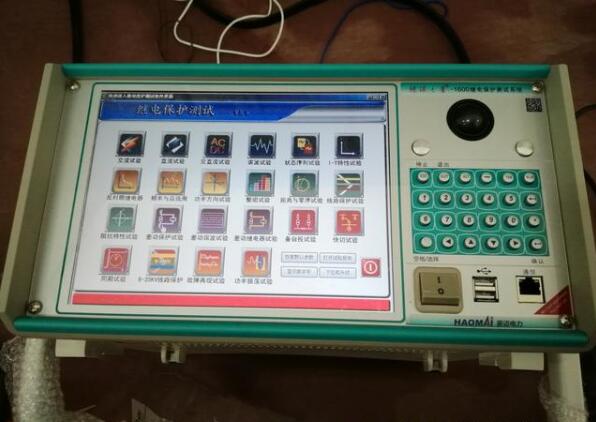

2. 試驗儀器開機，選擇6路電流手動輸入界面，加高低側采樣值和差動啟動值、速斷值。

3.選擇變壓器比率制動界面，加1.5倍差動啟動值，搜索比率制動系數。

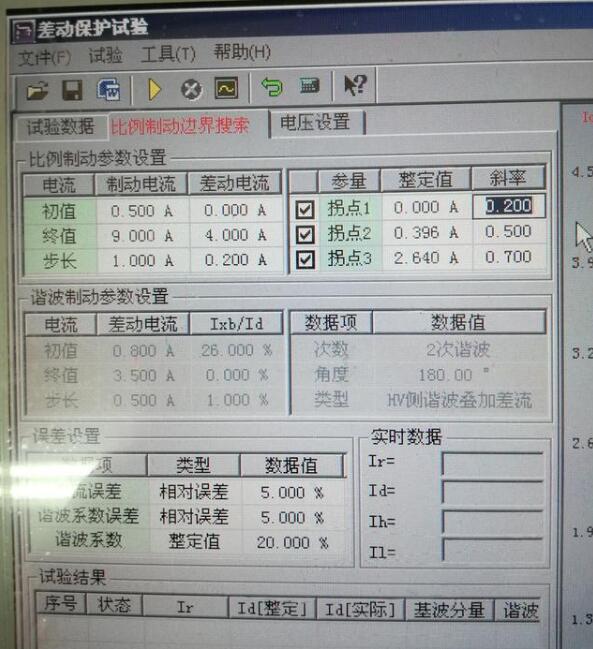

4.選擇變壓器差動保護試驗界面，進行保護參數設置：

變壓器的具體參數如下說示：

變壓器容量：8MVA，兩圈變壓器變比：35kV/6.3kV，高側電流變比：200/1，低側電流變比：1000/1，接線組別：YD11，差動啟動值：0.53A，差動速斷值：3.52A。

只需設置好相關參數：保護整定值參數，如Icd0、Isd、Izd0、K；差動保護參數，如保護類型、比率制動公式、CT極性、試驗時間、掃描精度等，繼電保護測試儀便能自動生成標準的比率制動曲線，然后再將繼保測試儀的IA、IB、IC電流分別接差動保護專職高壓側電流IHa、低壓側電流ILa和ILc，再將繼保測試儀開入信號端A、a 接好，開入信號可以接有源點，也可以接無源信號點。

5.開始，自動搜索制動曲線。

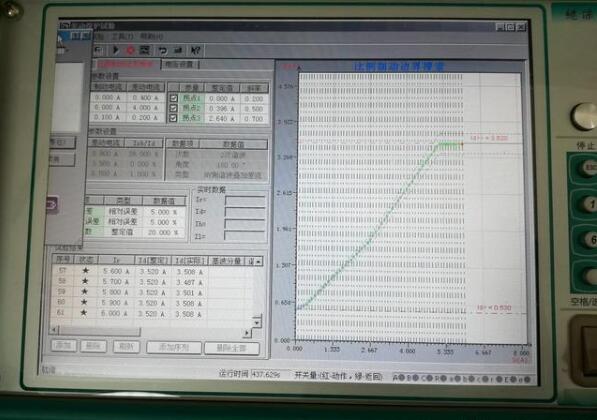

點擊“開始按鈕”按鈕，繼保測試儀便能自動尋找出Icd0、Isd、Izd0、K等比率制動特性數值，并描出比率制動特性曲線圖。這個曲線若在繼電保護測試儀自動生成標準的比率制動曲線的誤差范圍內，則此次試驗結果合格，若在誤差范圍外，則需重新調整掃描精度，重新測試，直到結果合格為止。

測試方式一定要選擇六相電流；相位調整高對低的Y側向△側調整選擇高壓側，△側向Y側選擇低壓側；電流類型區分清楚是標幺值還是有名值；制動公式一定要選擇正確，保護說明書上會明確給出。

測試儀自動的搜索出這個曲線就省去了我們一個點一個點的加，一個點一個點的描那些復雜的過程了，提高了我們的工作效率而且更加形象地表達出了試驗結果。發現用繼保測試儀專用測試差動保護軟件自動多點掃描曲線檢測方法，比常規手動單點測試方法更簡單易行，精確度更高，大大節約了測試時間，提高了測試工作效率，值得向從事繼電保護測試人員推廣。
