薊縣玉潤和盤山220kV變電站工程主變壓器順利上臺就位
7月2日,隨著最后一臺主變上臺,玉潤(東施古)、盤山(肘各莊)220kV變電站工程兩站四臺主變順利就位。
玉潤(東施古)220kV輸變電工程主變容量為3×240MVA,電壓等級為220/110/35kV;220kV側采用雙母線雙分段接線,出線12回;110kV側為雙母線單分段接線,出線18回;35kV側為#2主變為雙斷路器的單母線四分段接線,出線18回;每臺主變配置2組10Mvar(一組串聯5%電抗器,一組串聯12%電抗器)+1組20Mvar的電容器組(串聯5%電抗器)。
盤山(肘各莊)220kV輸變電工程主變容量為3×240MVA,電壓等級為220/110/35kV;220kV側采用雙母線雙分段接線(本期建設分段間隔母線側隔離開關),出線6回;110kV側為雙母線單分段接線,出線12回;35kV側為#2主變為雙斷路器的單母線分段接線,出線12回;每臺主變配置2組10Mvar(一組串聯5%電抗器,一組串聯12%電抗器)+1組20Mvar的電容器組(串聯5%電抗器)。

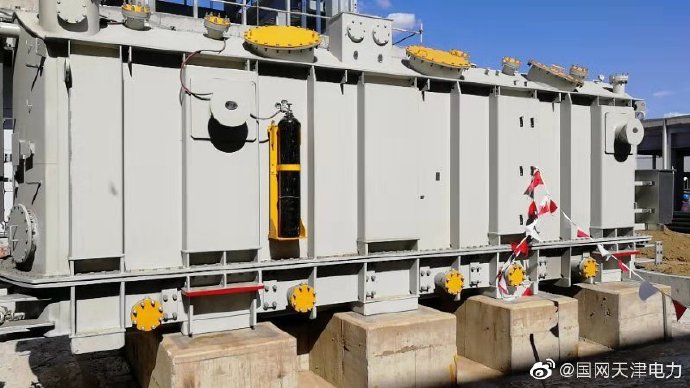

監理項目部嚴格履行監理職責,按照監理規范及相關崗位職責的要求執行監理工作。確保了主變進場就位作業得以順利進行。監理人員立足現場管理,加強過程管控。主變壓器到場后,監理人員對主變進行進場檢查驗收,主變上臺就位過程中,監理人員都全程進行監理旁站,對各項施工程序、施工方法和施工工藝進行有效的控制,重點檢查墊木平穩牢靠,防止主變發生傾覆,監督千斤頂均勻頂升,確保變壓器本體支撐板受力均勻。就位后仔細復測器身中心線、軸向中心線與基礎中心線相吻合,就位后見證三維沖撞記錄儀拆除,檢查最大值符合要求。
監理人員在主變就位過程中嚴把安全質量關,嚴格執行關鍵點安全管控措施、標準工藝等相關規定,做好事前、事中、事后的全過程控制,確保了主變高效精準上臺就位,按計劃其余五臺主變將陸續進場,監理項目部將繼續積極做好事前協調、過程管控,為工程順利投產送電奠定堅實基礎。
